化工流動過程綜合實驗裝置

裝置實物圖

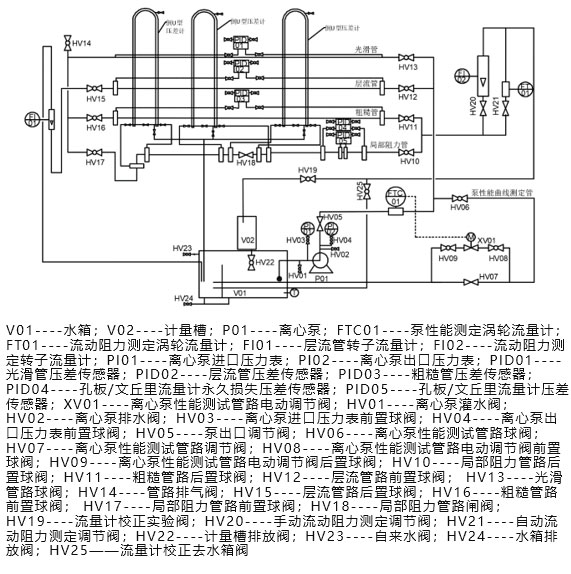

裝置流程圖

裝置規格參數

(注: 黃色表示智能型裝置才具有的功能)

主體結構

整體框架為304不銹鋼材質,控制柜為鋼制噴塑材質,整體尺寸:6600×550×1900mm。

主要部件

水箱、離心泵、壓力表、渦輪流量計、光滑管、粗糙管、局部阻力管、壓差傳感器、孔板流量計(文丘里流量計)、轉子流量計、 倒U型壓差計、計量槽、電動調節閥、溫度傳感器、智能儀表、空氣開關等電氣、嵌入式一體化彩色觸控顯示屏。

配套軟件

可配套物聯網實驗系統、集中監控系統、虛擬仿真系統、云平臺實驗管理系統、。嵌入式控制系統。

產品功能

  • (1) 掌握流體流經直管和閥門時阻力損失的測定方法,通過實驗了解流體流動中能量損失的變化規律;
  • (2) 測定光滑直管摩擦系數λ與雷諾準數Re的關系,并與經驗式對比;
  • (3) 測定流體流經粗糙管時摩擦系數λ與雷諾數Re的關系及變化規律;
  • (4) 測定圓管內流體層流流動時摩擦系數λ與雷諾數Re的關系及變化規律,并與理論式對比;
  • (5) 測定流體流經閥門、彎頭時的局部阻力系數ξ;
  • (6) 掌握孔板或文丘里流量計的流量校正方法,測定其流量系數及其變化規律,掌握孔板流量計或文丘里流量計的永久壓強損失的測定方法;
  • (7) 了解離心泵結構與特性,學會(huì )離心泵的操作;
  • (8) 測定恒定轉速條件下離心泵的有效揚程(He)、軸功率(Na)、以及總效率(η)與有效流量(V)之間的曲線關系
  • (9) 測定改變轉速條件下離心泵的有效揚程(He)、軸功率(Na)、以及總效率(η)與有效流量(V)之間的曲線關系;
  • (10) 測定泵出口閥門在一定開度下的管路特性曲線;
  • (11) 了解渦輪流量計、電動調節閥、壓力壓差傳感器和變頻器等等儀器儀表的工作原理和使用方法。
  • (12)配套計算機和相應軟件后可以實現實驗數據實時在線采集、過程自動控制,遠程傳送;
  • (13)實時采集、顯示數據、曲線及設備運行狀態等;
  • (14)按學生身份存儲及導出每個人的操作記錄、實驗數據;
  • (15)將所有數據實時上傳至云平臺實驗管理系統,方便遠程訪問;
  • (16)配套虛擬顯示軟件,可在虛擬現實軟件中進行虛擬練習、虛擬測試。
